中心傳動式濃縮機，主要用于選礦過程中濕選精礦的脫水處理系，作脫水第一階段—濃縮之用。一般設置于精選與過濾設備之間，有時也用作精選之前脫水，同時在化學工業和選煤廠也可用來進行脫水作業。　　

中心傳動式濃縮機性能特點：

　　1、采用減速機與蝸輪傳動，傳遞力矩大，效率高，并設有扭矩保護裝置，使用安全；

　　2、負荷過大時，水下刮泥系統可手動（或電動）進行提升，再逐步下降，逐層刮去污泥；

　　3、集泥坑帶有小刮板攪動刮泥，排泥徹底，不堵塞。

　　中心傳動式濃縮機一般主要由濃縮池、粑架、傳動裝置、粑架提升裝置、給料裝置、卸料裝置和信號安全裝置等組成。

中心傳動式濃縮機工作的主要特點是在待濃縮的礦漿中添加一定量的絮凝劑，使礦漿中的礦粒形成絮團，加快其沉降速度，進而達到提高濃縮效率的目的。

一、用途

 TNZ型懸掛式中心傳動濃縮機主要用于城鎮污水處理廠或工業廢水處理工程的中、小型池徑的濃縮池對沉淀污泥進行濃縮；本設備采用重力濃縮的方法，減少污泥體積，以減輕污泥脫水的處理負荷，提高脫水效果，作為污泥脫水操作的預處理。

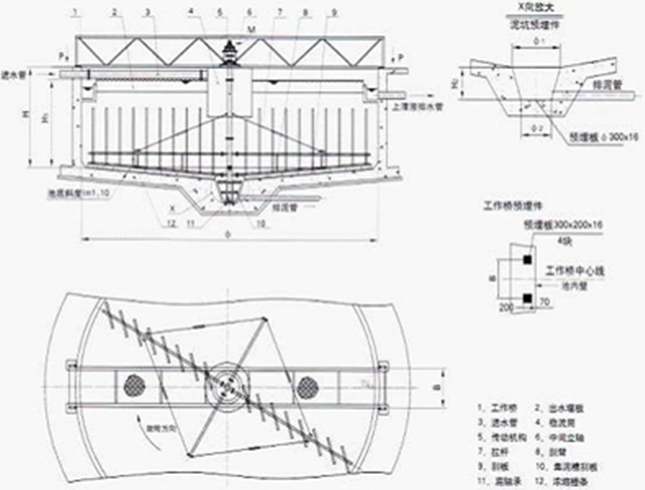

二、結構及工作原理

該設備采用中心傳動、懸掛式，污水從工作橋下進水管流入導流筒擴散后，均勻地向池周擴散，驅動裝置帶動中心立軸轉動，并帶動刮臂及濃縮柵條旋轉，污泥通過柵條的碰撞后加速污泥間的結合和沉降，提高污泥沉降效果，經分離出的上清液則通過三角形出水堰板溢入出水槽內排出池外。

三、主要特點

1，工作橋采用全橋式，其材質可采用碳鋼、不銹鋼或混凝土結構；

2、驅動裝置采用立式三級擺線針輪減速機或由斜齒輪減速機與蝸輪減速機組合，保證輸出扭矩及轉速；

3，濃縮柵條等距離地排列于刮臂上，以增加濃縮效果：

4、刮泥機立軸下端設有水下軸承和刮刀，避免立軸轉動時的偏擺及集泥植內污泥積實；

5、設置機械和電氣雙重過載保護，運轉安全可靠；

6，設備操作簡便，可直接就地／遠程控制設備的運行。

四、主要技術參數

參數  型號	池徑	標準池徑	池深H(m)	周邊線速度（m/min）	驅動功率（kW）
TNZ-4-10	4～10	4	2.8～4.0	0.5～0.6	0.55
		5
		6	3.0～4.0
		7
		8	3.2～4.4
		9
		10	3.6～4.8
TNZ -10-16	10～16	12	3.6～4.8	1.3～2	0.75
		14
		16
TNZ -17-20	18～20	18	3～6	2～3	1.5
		20
